4寸三联倒计时数字子母钟控制器

1.     数字钟使用高亮数码管，可长时间工作。

2.     内部有时间芯片，可脱离母钟独自运行。

3.     子钟支持GPS/北斗卫星双模块，这样脱离母钟亦可保持高精度运行。

4.     按键：共3个接键，可用于手动调整时间。方法：按OK，小时闪烁，按+和-键调节。再按OK，分钟闪烁，按+和-键调节。再按OK，秒闪烁，按+和-键调节，再按OK，表示设置为当前时刻。

5.     按键调试：（1）同时按下"-"和"+"键，时间变为01:01:01，用于测试同步。（2）同时按下"-"和"ok"键，6个数码管依次从0跳到9，用于测试数码管。

6.     接口：标准RJ45网口1路，可接交换机，用于标准NTP协议的输入或输出。

7.     电源：直流+12V/5A，标准DC输入。

8.     外形尺寸：三联600mm*360mm*50mm，显示面积：670mm*370mm（4寸）

    9.     重量：三联6KG.

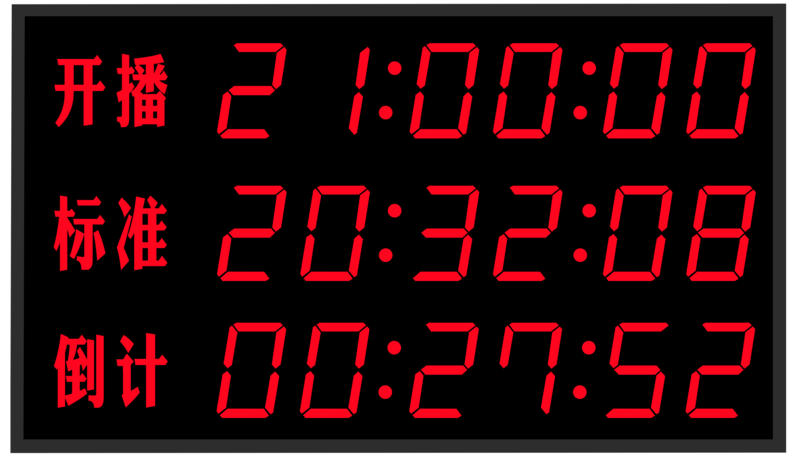

10.   显示说明：

    ①第一行显示开播时间。

    ②第二行显示标准北京时间（双联无此行）。

    ③第三行显示区间时间。

11.   时段设置：

    时段设置有两种方法，一是用倒计时控制器，二是用电脑运行SetNTP设置软件。

    1）倒计时控制设置方法：

        ①将倒计时控制接入网络并与NTP服务器及倒计时数字钟设置为同一网段。

        ②先查找数字钟，然后点击找到的设备，即可设置时段。

        ③设置好后，点主页图标返回，即可保存生效。

        ④详见“倒计时控制器”使用说明。

    2）用电脑设置时段，运行SetNTP管理程序，出会现如下界面。

先选中对应的数字钟，双击可修改其属性，主要有IP地址、NTP服务器IP、校时间隔等。

选中对应的数字钟，右键菜单选择倒计时设置，出现下图，可在此处设置倒计时的时段。

12.   开始工作：

a)       连接网线：将本设备右侧面板的网络接口与交换机相连，使用100M或1000M网线，接法为T568B标准，即网线两端线序相同。一般从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

b)   数字钟上电后，会自动查找网络，然后会显示4位数字的本机硬件编号。

c)   接下来是IP地址，共12数字，分2屏显示。

d)   接下来会显示时间，时分秒格式。注意这时候“时分秒中间的冒号”是常亮的。

e)   当正确地连接了NTP母钟并生效时，时分秒中间的冒号会闪烁，表示时间已同步。

倒计时数字钟会自动查找已保存的配置，根据时段设置来显示倒计时信息。
